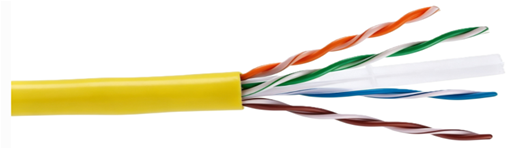

Cable Type: UTP Category 6 Cable 4x2x23# PVC

Physical Characteristics

Inner Conductor                           Solid 23AWG, BC (bare annealed copper)/ CCA (copper clad aluminum)

Insulation                                        HDPE, 1.0±0.05mm

Number of Conductor               Twisted 4 pairs: Blue/White, Orange/White, Green/White, Brown/White

Rip Cord                                           Yes

Outer Jacket                                  PVC

Overall Diameter                         6.2±0.20 mm.

Mechanical Properties

Minimum bend radius                 8 x cable OD

Installation Temperature           -20 to +60°C

Storage temperature                   -20 to +60°C

Operating temperature               -20 to +60°C

Pulling force                                     70N Max

Total weight                                     42 kg/km nom

Electrical Properties

Impedance                                     100±5 Ohm @ 0-1000* MHz

DC Resistance                               7.5 Ohm/100m max

Insulation Resistance                5000 MegaOhm*KM min. @500V DC/ 1m

Capacitance                                  5.6 NF/ 100m nom.

Resistance Unbalance(core to core)                 2% max.

Nominal Velocity of Propagation

Dielectric Strength                                                  1000 V DC/ 1m

Voltage rating                                                            72 Vdc max

Transmission Properties @ 20℃

Packing Information:

Cable Length        Packing

100m                        Pull Box

305m                        Pull Box

500m                       Wooden Drum
