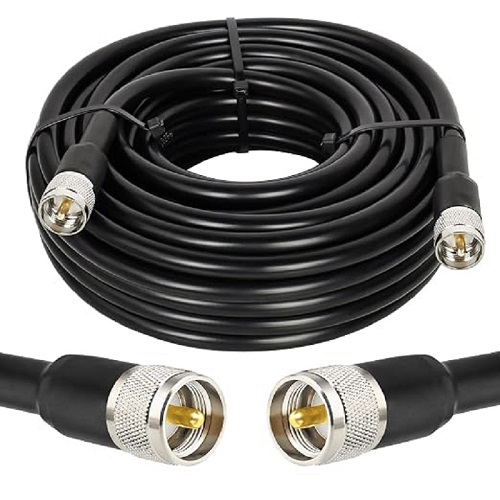

Cable Type: RG-213/u 50 Ohm Coaxial Cable

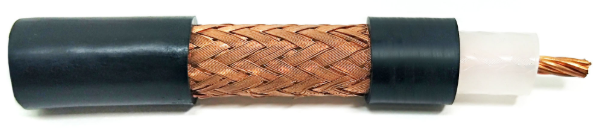

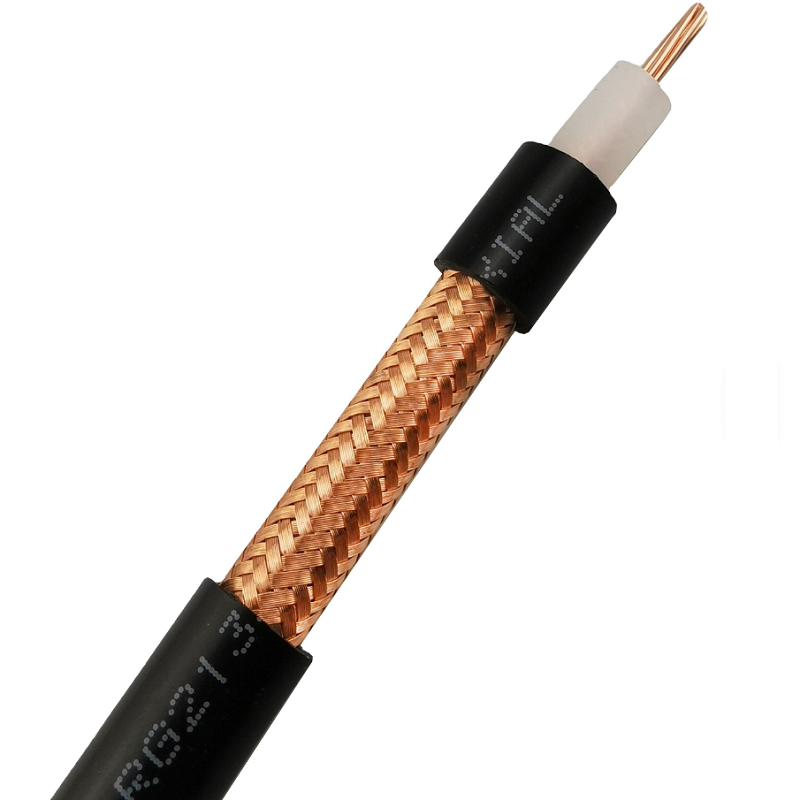

Physical Characteristics

Inner Conductor                            Stranded  bare copper

Diameter of Conductor              7x0.72mm (13AWG)

Dielectric                                         Solid HDPE, OD=7.24±0.15mm

Shield #1                                         Braiding 192x0.16mm Bare Copper, 94% min. coverage

Outer Jacket                                 UV resistant PVC compound

Jacket Color                                Black

Overall Diameter                       10.3±0.2mm

Mechanical Properties

Minimum bend radius              120 mm

Installation Temperature         -40 to + 80°C

Storage temperature                 -40 to + 80°C

Operating temperature            -40 to + 80°C

Total weight                                  150 kg/km nom.

Electrical & Transmission Properties @ 20°C

Characteristic Impedance                          50±2Ω @ 1-400MHz

Capacitance                                                     101±3 Pf/m @ 1kHz

Velocity of propagation                              66% nom

DC Resistance of Inner Conductor          6.28Ω/ km Max.

DC Resistance of Outer Conductor         31.6Ω/ km Max

Continuous Working Voltage                    4000 V rms Max

Dielectric Strength                                       6000 V rms Min.

Jacket Spark Test                                         5kV rms Min.

Jacket Dielectric Test After Cold Bend                       5kV rms Min.

Attenuation

Frequency  MHz       Max. Attenuation Db/ 100m

               1                              0.60

             10                              2.00

             50                             4.90

           100                            6.90

          200                             9.80

          400                            15.40
